打個形象的比喻說：假如一根水管，其內壁極為不平整，坑坑洼洼，在固定水壓的情況下，水流通過這根內壁極不平整的水管的水流速是不是比通過內壁平滑的水管流速要慢很多呢？答案是顯而易見的，當然是水流通過水管內壁平滑的水管的流速要快很多，因?yàn)樯倭撕芏嘧枇Α＿@個阻力就類似于我們所說的阻抗。

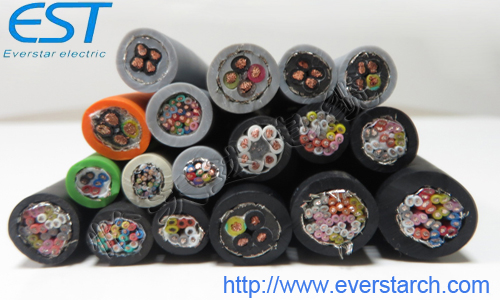

拖鏈電纜特征阻抗是對于交流信號(或者說高頻信號)來說的。
信號在傳輸?shù)倪^(guò)程中，如果傳輸路徑上的特性阻抗發生變化，信號就會在阻抗不連續的結點產生反射。影響特性阻抗的因素有：介電常數、介質厚度、線寬、銅箔厚度。特征阻抗和頻率無關， 與線長無關。要改變傳輸線的特征阻抗就要改變單位長度傳輸線的固有電感和電容。
a. 線寬與特征阻抗成反比。增加線寬相當于增大電容，也就減小了特征阻抗，反之亦然
b. 介電常數與特征阻抗成反比。同樣提高介電常數相當于增大電容，減小特征阻抗；電容 C=εS/4πkd
c. 傳輸線到參考平面的距離與特征阻抗成正比。減小傳輸線與參考平面的距離相當于增大了電容，這樣也就減小了特征阻抗。
d.傳輸線的長度與特征阻抗沒有關系。通過公式可以看出來L和C都是單位長度傳輸線的參數，與傳輸線的長度并沒有關系
e. 線徑與特征阻抗成反比。由于高頻信號的趨膚效應，影響較其他因素小。
減小特征阻抗方法：
a.增加線寬
b.減小介質層厚度 減小走線到參考層距離
c.選用高介電常數材料
d.增加走線銅皮厚度
e.差分走線中的線間距也影響特征阻抗，間距越小，特征阻抗越小。
