上世紀90年代末Camera Link規范推出，它定義了26針MDR連接器作為標準接插件。
其基本技術是低壓差分信號技術LVDS。LVDS傳輸兩個不同的電壓，在接收端進行比較，兩條線上的電壓差異值對應不同的信息編碼，因此，一個信號需要兩根電纜，LVDS的最大優點是傳輸速度非常高。
LVDS，Low-Voltage Differential Signaling，低壓差分信號，又稱RS-644總線接口。20世紀90年代由美國國家半導體公司提出的一種信號傳輸模式，是一種電平標準，廣泛應用于液晶屏接口。它在提供高數據傳輸率的同時會有很低的功耗，另外它還有許多其他的優勢：
1、低電壓電源的兼容性
2、低噪聲
3、高噪聲抑制能力
4、可靠的信號傳輸
5、能夠集成到系統級IC內
LVDS即低壓差分信號傳輸，是一種滿足當今高性能數據傳輸應用的新型技術。由于其可使系統供電電壓低至2V，因此它還能滿足未來應用的需要。目前流行的LVDS技術規范有兩個標準，一種是ANSI/TIA/EIA-644 LVDS接口標準，另一種是IEEE 1596.3標準。LVDS接口是LCD Panel通用的接口標準，一般14PIN、20PIN、30PIN為L(zhǎng)VDS接口。
Camera Link基于Channel Link。Channel Link最初是將視頻信號傳輸?shù)狡桨屣@示器的解決方案，后來用于通用數據傳輸。

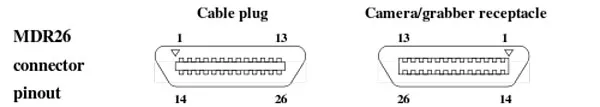

早期版本的Camera Link接口如左圖所示，使用26針微型Delta Ribbon連接器（MDR-26），針腳在中間板材的支撐下，極易發生各種歪斜。從標準版本1.2開始，允許收縮變體SDR-26，如右圖所示，針腳牢牢地包裹著連接口，不易松動，插拔可靠性更高。
2007年升級的1.2版標準中，首次引入了迷你SDR（“Shrunk D Ribbon”）連接器（SDR-26）和相機鏈路電源（PoCL），從而誕生了Mini Camera Link接口，以及Power on Camera Link（簡稱PoCL）功能。
CameraLink工業相機電纜的接口有三種配置Base、Medium、Full，主要是解決數據傳輸量的問題，這為不同速度的相機提供了適合的配置和連接方式。
Base最大傳輸速度：2.04Gbit/s （255MB/s）
Medium最大傳輸速度：4.08Gbit/s （510MB/s）
Full最大傳輸速度：5.44Gbit/s （680MB/s）
工業應用中對于更高傳輸速率的追求是永恒不變的，如何能夠在提高數據帶寬、提升傳輸可靠性、提高傳輸距離的同時，還需要降低成本。新一代接口標準Camera Link HS（簡稱CLHS）橫空出世。
Camera Link HS標準中，電纜可以直接連接FPGA，無需額外器件或者設備，因此成本更低。同時Camera Link HS可以用較高的電壓，以及接收機自動均衡來補償電纜損耗，從而實現較遠距離的信號傳輸。
理論上來說，15m單根銅線可以獲得2.1Gbit/s，是單根銅線Camera Link Deca的三倍之多！這種更低成本的接口標準目前已經在各大相機廠商間應用，并且可以實現超過30m的通信距離！
目前Camera Link HS接口相機最大的應用在FPD領域，對高端相機速度要求的滿足非常有代表性。
Camera Link HS接口信號協議與Camera Link完全兼容，但是卻支持更高的傳輸帶寬，單一線纜是Camera Link接口的4倍。Camera Link HS接口可實現完全精準的實時外觸發，其線纜標準使用更加緊湊、可靠性更高的CX4標準線纜，該標準生命力更長，替換的周期更長。
