工業相機柔性電纜的常見接口分為：USB2.0/3.0、1394a/1394b、CamerLink、Gige、CoaXPress等類型的接口。以下我們來分析各種接口的優缺點。
1. USB接口
USB接口相機是數字相機，直接輸出數字圖像信號。USB全稱是Universal Serial Bus（通用串行總線）

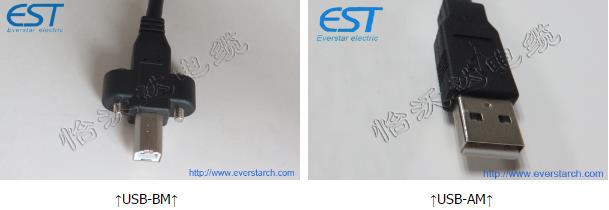

USB接口是4“針”，其中2根為電源線、2根為信號線。USB是串行接口，可熱拔插，連接方便。
USB2.0，傳輸速度480Mbps，通訊距離5m，80%的帶寬用于圖像傳輸。
USB3.0，傳輸速度4.8Gbps，通訊距離10m，80%的帶寬用于圖像傳輸。 然而針對工業應用來說，USB接口的相機不是最佳選擇。主要原因是：沒有工業圖像傳輸標準；丟包率嚴重；傳輸距離短不易在工業現場布線；穩定性不好。雖然USB接口的相機不適合于工業檢測，但是由于USB接口相機使用方便，接口廣泛。在顯微鏡、科研實驗、便攜式設備等行業大量應用。
2. IEEE1394----火線接口
1394接口，又稱“火線”（FireWire），最早是由美國蘋果公司開發用于計算機網絡互聯的接口，用于將數碼產品與計算機及其他機器之間的連接。
IEEE1394總線是高速串行總線，1394a最高的傳輸速度為400Mbps，1394b最高的傳輸速度為800Mbps。IEEE1394支持熱插拔、數據傳輸實時性、采用總線結構、即插即用。，

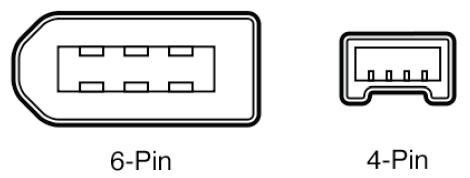

1394接口分為4芯和6芯，4芯中有兩對數據線，6芯除數據線外還包括一組電源線以對外接設備進行供電。IEEE 1394接口，不需要控制器，可以實現對等傳輸，1394a最大傳輸距離為4.5米，1394b傳輸距離通常為10米，在降數據率情況下可延伸到100米（100Mbps），采用中繼設備支持可進一步提高傳輸距離。

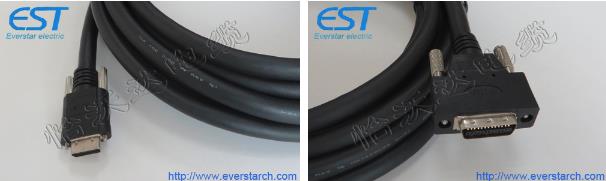

3. Camerlink接口
由AIA協會推出的數字圖像信號通訊接口協議，是一種串行通訊協議。采用LVDS接口標準，具有速度快、抗干擾能力強、功耗低。
從Channel link技術上發展而來的，在Channel link技術基礎上增加了一些傳輸控制信號，并定義了一些相關傳輸標準。協議采用MDR-26針連接器或SDR-26針連接器。
CamerLink接口特點
高速率，帶寬可達6400Mbps、抗干擾能力強、功耗低但是成本高昂。

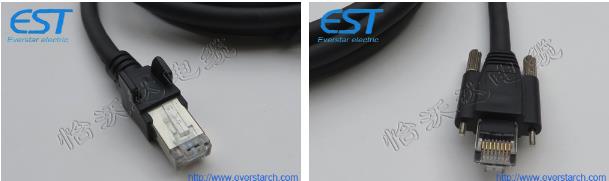

4. Gige千兆以太網接口
由AIA（Automatde Imaging Association）創建并推廣，是一種基于千兆以太網通信協議開發的相機接口標準。適用于工業成像應用，通過網絡傳輸無壓縮視頻信號。 是一個使用價格低廉線纜長距離傳輸圖像的標準。 Gige接口特點
a、拓展性好，傳輸數據長度最長可伸展至100m
b、帶寬達1Gbit，因此大量的數據可即時得到傳輸
c、可使用標準的NIC卡（或PC上已默認安裝）
d、經濟性好，可使用廉價電纜（可使用通用的Ethernet電纜（CAT-6）和標準的連接器）
e、 可以很容易集成，且集成費用低
f、可管理維護性及廣泛應用性。
5. CoaXPress

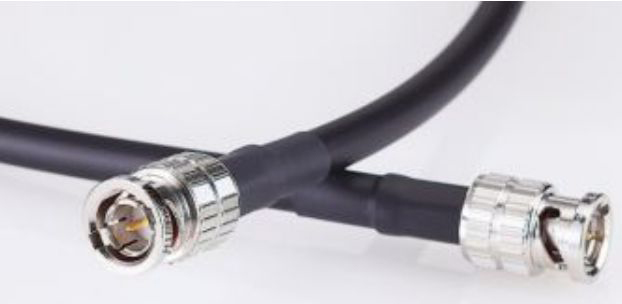

CoaXPress 是一種非對稱的高速點對點串行通信數字接口標準，傳輸速度高達6.25Gbps，傳輸距離超過100m。
a.數據傳輸量大、傳輸距離長
b.可選擇傳輸距離和傳輸量：
c.從50m@6.25Gbps到170m@1.25Gbps
d.價格低廉，易集成、支持熱插拔
工業相機接口小結
| 接口 項目 |
USB2.0 | USB3.0 | 1394a | 1394b | Gige | CameraLink | CoaXPress |
| 速度(Mbit/s) | 480 | 4800 | 400 | 800 | 1000 | 6400 | 25600(4根) |
| 距離 | 5 | 10 | 4.5 | 10 | 100 | 10 | >100 |
| 成本 | 低 | 低 | 低 | 中 | 低 | 高 | 低 |
| 優點 | 1.支持熱拔熱插 2.使用便捷 3.標準統一 4.可連接多個設備 5.相機通過USB線纜供電 |
1.高速率 2.支持熱插拔 3.數據傳輸實時性 4.采用總線結構 5.即插即用 |
1.拓展性好 2.經濟性好 3.可管理維護性 4.廣泛應用性 |
1.高速率 2.抗干擾 3.功耗低 |
1.數據傳輸量大 2.傳輸距離長 3.可選擇傳輸距離和傳輸量 4.價格低廉，易集成 5.支持熱插拔 |
||
| 缺點 | 1.沒有標準協議 2.主從結構，CPU占用高 3.帶寬沒有保證 |
長距離傳輸線纜較貴 | 1.CPU占用率高 2.對主機的配置要求高 |
成本價格高 | / | ||
目前在機器視覺中，應用廣泛的接口是Gige（工業以太網）接口，工業以太網接口在傳輸速度、距離、成本等方面較其他接口具有很大的優勢。
